Design du boîtier

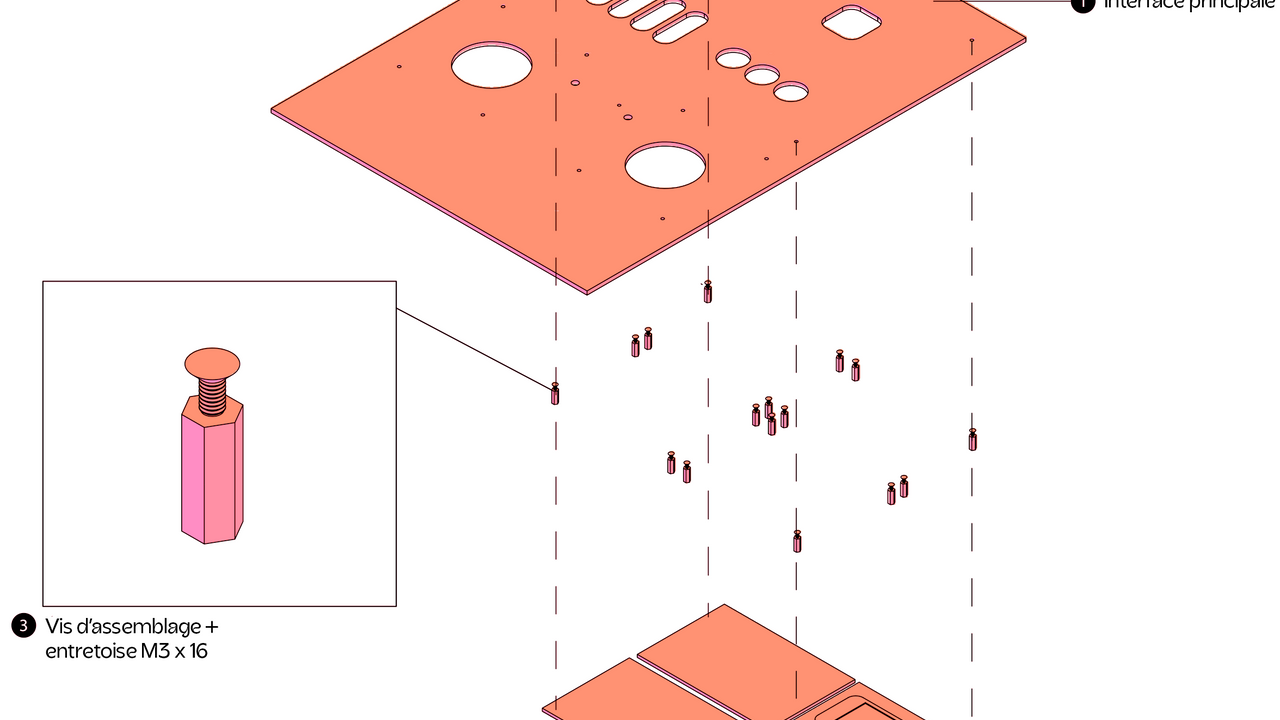

Nous avons conçu un premier prototype sous la forme d'une plaque principale (1) découpée pour intégrer les interfaces du Zombitronica. Cette plaque permet d'accéder aux fonctionnalités tactiles des téléphones tout en protégeant les parties non nécessaires lors de l'utilisation. Les téléphones sont posés sur des bases rectangulaires (2), fixées par des manchons (3), pour les maintenir en place.

Plusieurs problèmes apparaissent :

• Le poids des téléphones fait ployer la plaque.

• L’espacement entre les manchons gène la mise en place des téléphones à leur emplacement, interagit avec les boutons marche/arrêt et volume de ceux-ci.

• Les téléphones ne sont pas solidement fixés et se déplacent lors des manipulations du boîtier.

• Le design des interfaces web n'est pas entièrement compatible avec les découpes de la plaque.

• Chaque modification d'un instrument nécessiterait le remplacement de la plaque entière.

Ces retours d'expérience nous ont permis de définir des critères pour la conception de la deuxième version du boîtier modulaire :

• Le design de tous les composants doit être téléchargeable et modifiable avec des logiciels open source, pour permettre à chaque utilisateur de personnaliser la structure selon ses besoins.
• Les techniques d'assemblage doivent être simples et démontables, utilisant des vis, écrous, manchons, encoches ou rainures en T.
• Privilégier les matériaux issus du réemploi ou de la réutilisation.
• Utiliser des machines à commande numérique, accessibles dans des espaces de fabrication collaborative (fablab), comme la découpe laser ou l'impression 3D.
• L'assemblage doit maintenir les appareils fermement dans le boîtier, tout en permettant une manipulation facile.
• L'interface doit dissimuler et protéger partiellement les appareils, sans obstruer leurs boutons et ports essentiels.

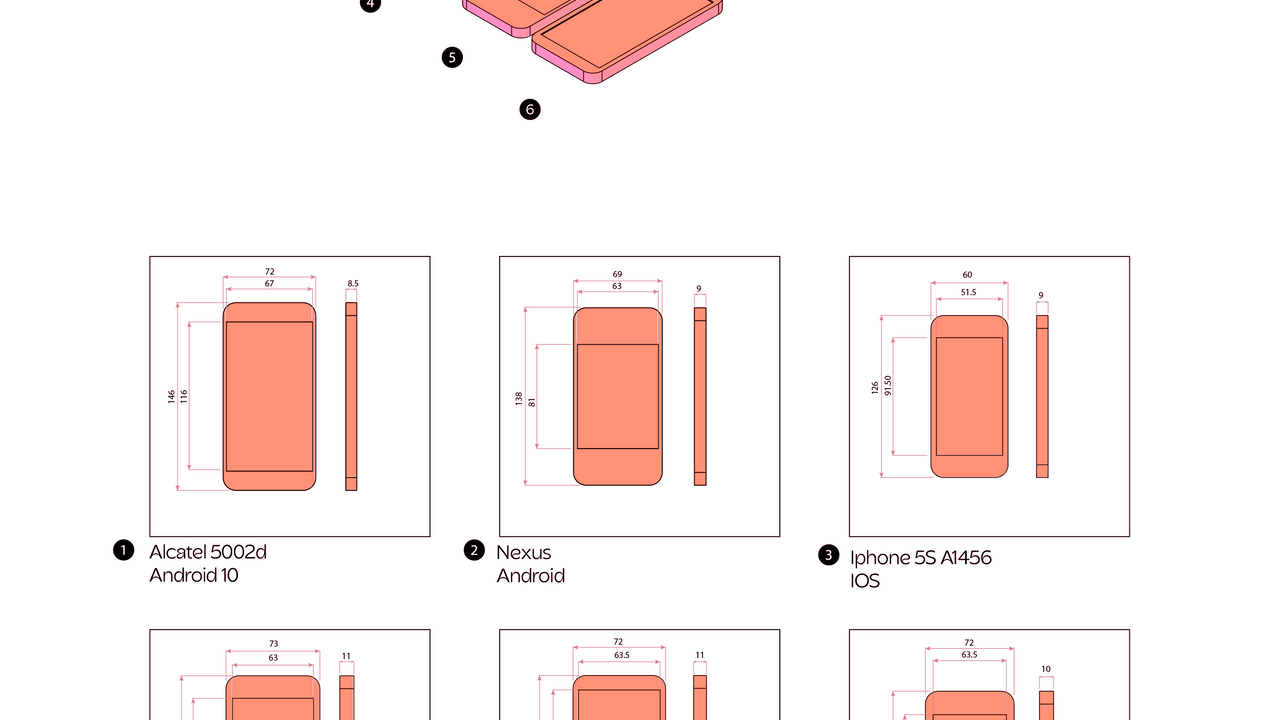

Une première étape a été de collecter et documenter les dimensions des appareils que nous avons récupérés, afin d'adapter les dimensions du boîtier.

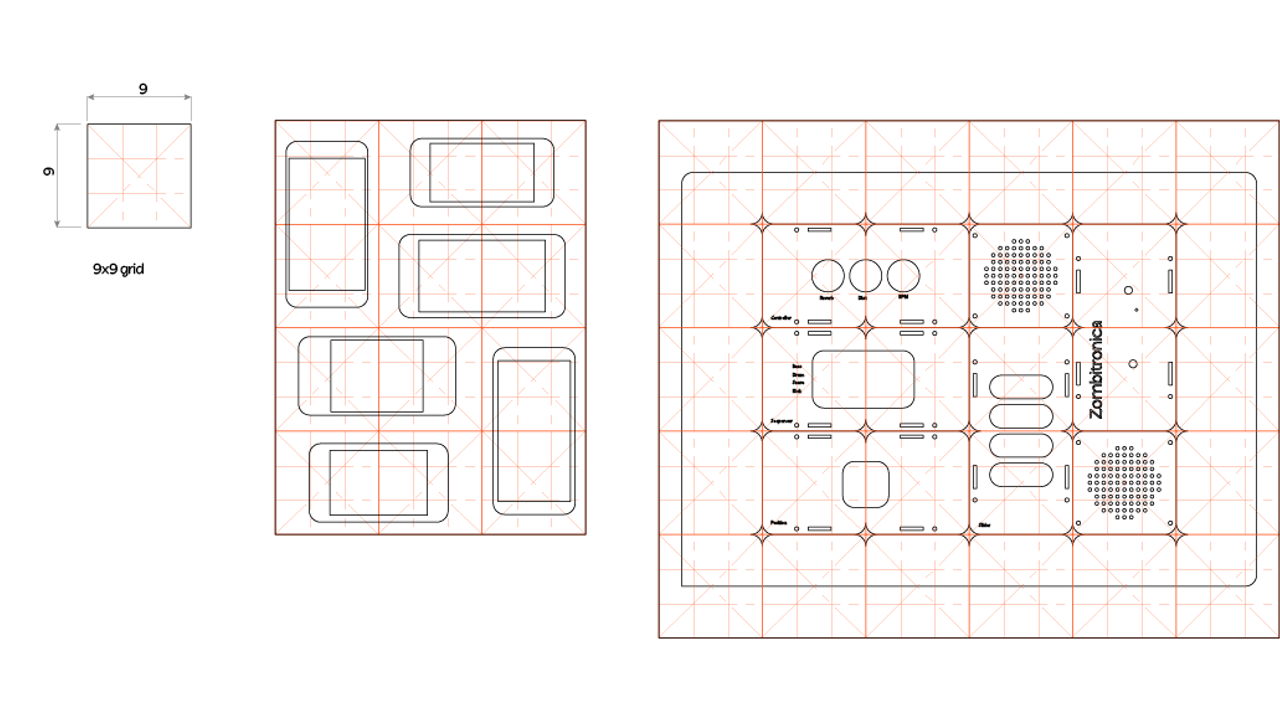

Pour garantir l'interopérabilité des différents composants des boîtiers, nous avons opté pour une grille de dimensions 9 cm x 9 cm. Cette grille est conçue pour s'adapter à la taille moyenne des téléphones récupérés précédemment, permettant ainsi de les agencer de diverses manières à l'intérieur d'une structure principale.

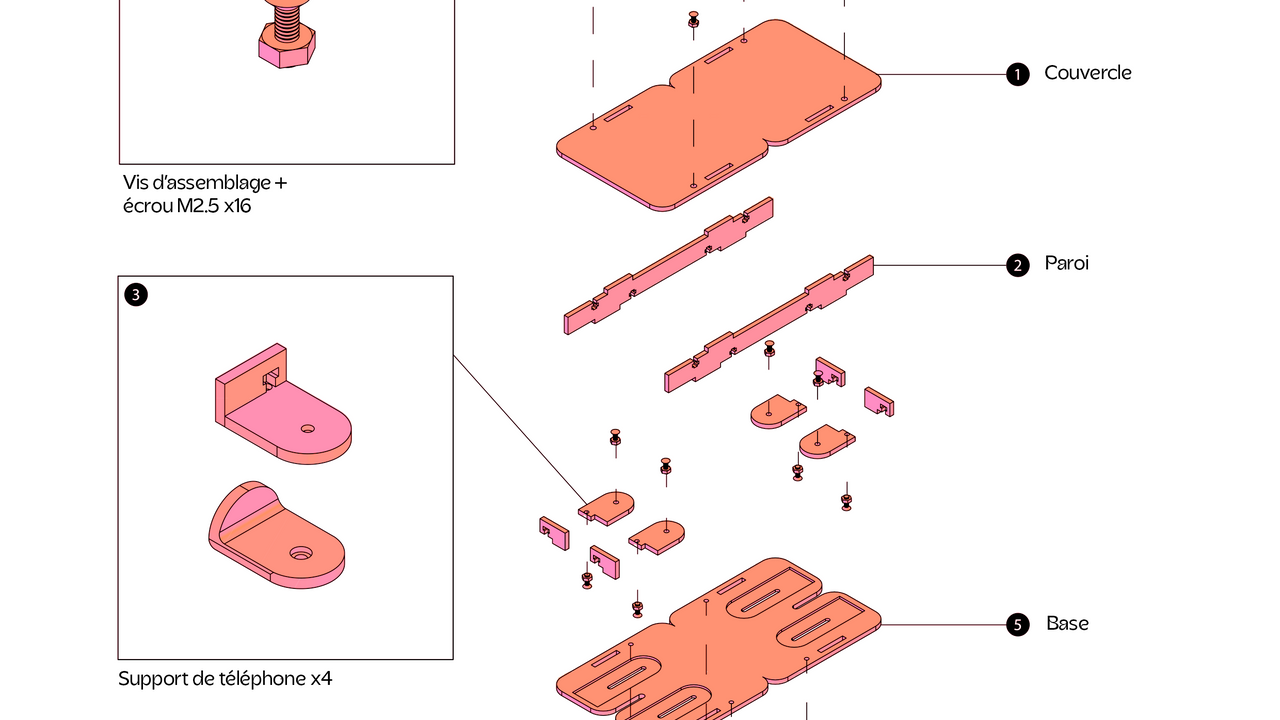

Le téléphone est placé sur la base (5). Les vis de montage (4) et les supports de téléphone (3) sont utilisés pour s'ajuster à la taille du téléphone et le maintenir fermement en place.

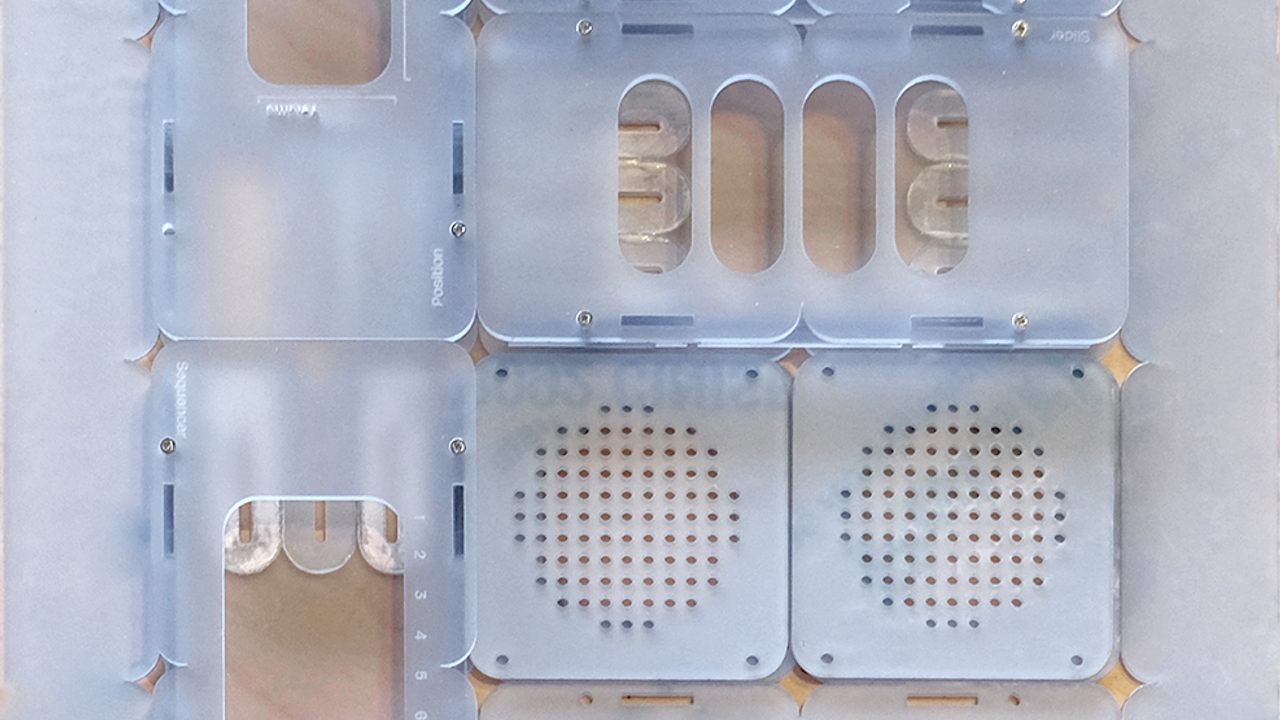

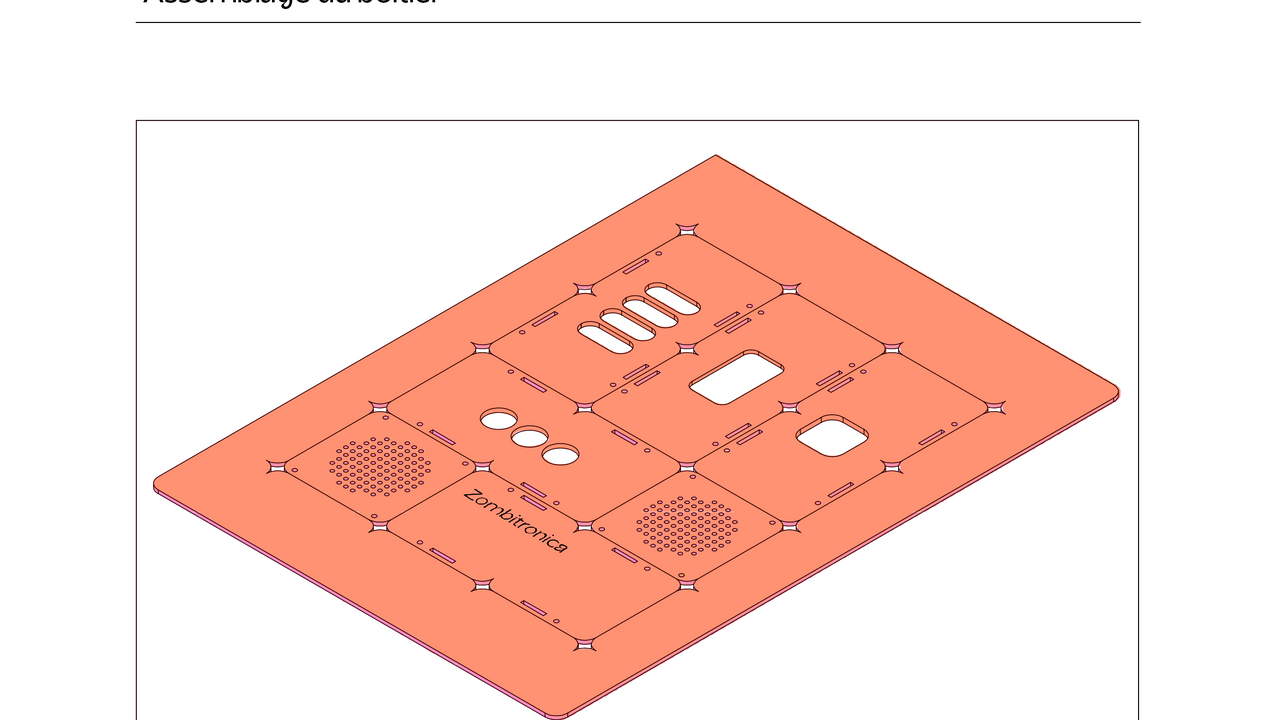

Selon l'instrument souhaité, le panneau pré-découpé correspondant (sequencer, position, controller, slider) est vissé sur le dessus.

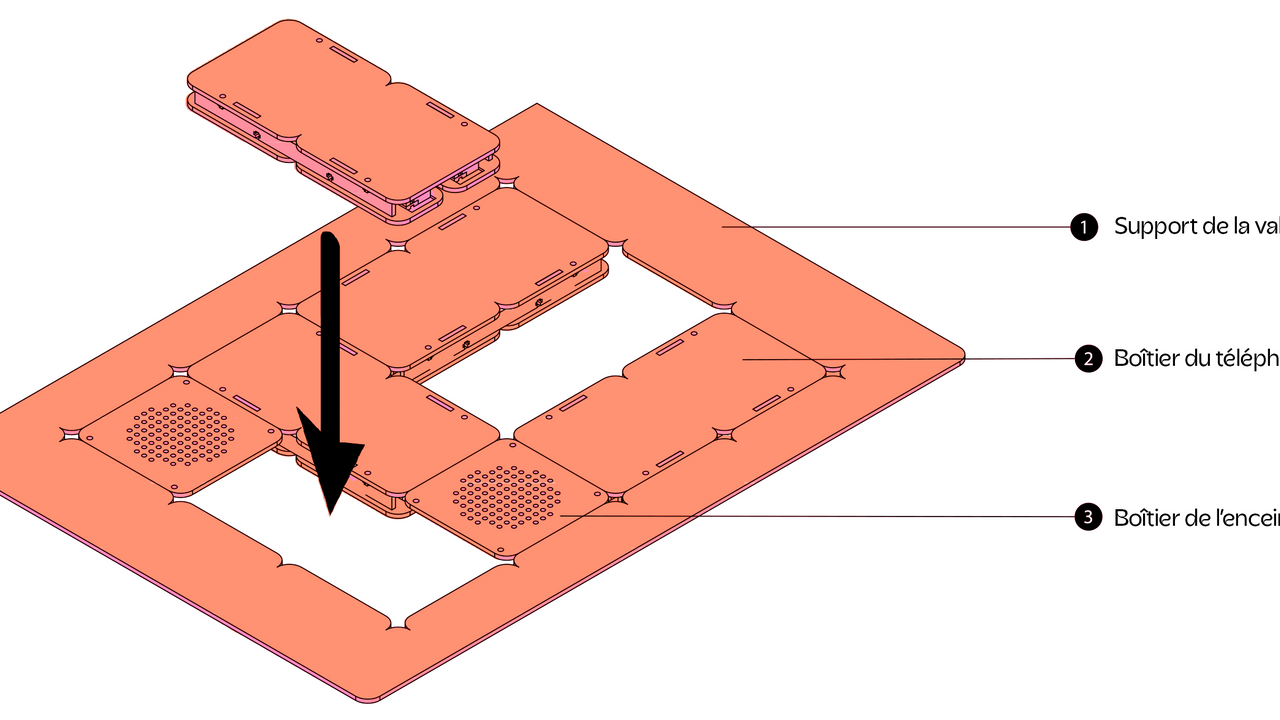

Le boîtier contenant le téléphone (2) se place dans la plaque de support (1), à l'intérieur de la valise.

Bien que les différents composants du boîtier s'assemblent correctement et maintiennent le téléphone, que la structure fonctionne lorsqu'une table est utilisée comme support, nous avons constaté qu'il était très difficile de positionner l'interface dans la valise. En effet, les boîtiers se décrochent pendant l'assemblage. Cela le rend pour l'instant peu utilisable.

Nous devons donc prendre en compte la valise pour les prochains choix de design et d'assemblage. Par exemple, il faut s'assurer que les modifications n'entravent pas l'ouverture et la fermeture de la valise, tout en garantissant que les composants restent bien en place à l'intérieur pendant le transport.
